BLACK ACCESS 7.4 kW / 22 kW

Introduction #

Ce document présente les spécifications des bornes BLACK ACCESS (WB-BA-07S-SS et WB-BA-22S-SS), et la façon d’installer et paramétrer votre borne.

Afin de mieux comprendre et utiliser ce produit, le manuel d’utilisation propose une introduction détaillée aux fonctions, à l’installation, à l’utilisation et à la maintenance des bornes BLACK ACCESS (WB-BA-07S-SS et WB-BA-22S-SS). Ce manuel est indispensable lors de l’installation, la supervision, le débogage et la maintenance de la borne.

Nous espérons sincèrement que ce produit pourra répondre à vos besoins, n’hésitez pas à nous faire part de vos commentaires et suggestions sur les performances et fonctions de nos produits. Nous améliorons continuellement la qualité de nos produits et services.

Présentation du produit #

Indicateur de statut / logo rétroéclairé
Support pour montage mural
Bouton marche / arrêt / arrêt d’urgence
Prise

Liste de colisage #

N°	Articles	Qté.
1	Borne EV	1
2	Lien vers le manuel d’utilisation	1
3	Certificat de qualité	1
4	Support de montage	1
5	ST6.3*40 vis autoforeuses à tête hexagonale en inox	4
6	12*46 chevilles expansives en plastique	4

Installation et câblage #

Installation murale #

Ouvrez l’emballage, vous trouverez une borne de recharge, son support de montage, un lien vers le manuel d’utilisation et un sac d’accessoires de montage.
Retirez le support de montage de la borne de recharge, utilisez-le comme gabarit pour marquer la position des trous de perçage. Percez les trous et enfoncez les chevilles expansives que vous trouverez dans le sac d’accessoires. Fixez ensuite le support de montage au mur.

Ouvrez l’emballage, vous trouverez une borne de recharge, son support de montage, un lien vers le manuel d’utilisation et un sac d’accessoires de montage

Installation sur poteau (WB-P1) #

Vous pouvez installer votre borne BLACK ACCESS sur un poteau de montage WB-P1 (vendu séparément). Le poteau doit être installé sur une surface dure, une surface en béton est recommandée, il peut également être monté sur un sol solide. Percez les trous selon les exigences indiquées sur l’illustration, et enfoncez les chevilles expansives.

Fixez le poteau sur les trous avec les boulons. Les câbles d’entrée doivent être insérés dans le poteau à partir de la zone centrale inférieure et le faire ressortir via la zone située sous le crochet du câble, bouchée par un insert en caoutchouc.

Fixez le poteau sur les trous avec les boulons. Les câbles d’entrée doivent être insérés dans le poteau à partir de la zone centrale inférieure et le faire ressortir via la zone située sous le crochet du câble, bouchée par un insert en caoutchouc.

Câblage #

Sertissez la virole ou les cosses à anneau isolées illustrées ci-dessous à l’extrémité des fils d’entrée AC. Connectez les fils au boîtier du point charge comme ci-dessous. Vérifiez le câblage, puis enclenchez le RCBO dans la fenêtre latérale. Dévissez la plaque de protection latérale, et le câblage est achevé.

	Puissance de sortie	L1	L2	L3	N	PE
Terminal	7.4kW	Rouge	X	X	Bleu	Jaune & Vert
Câble	7.4kW	≥10mm² ≥AWG7	X	X	≥10mm² ≥AWG7	≥10mm² ≥AWG7
Terminal	22kW	Rouge	Noir	Gris
Câble	22kW	≥10mm² ≥AWG7	≥10mm² ≥AWG7	≥10mm² ≥AWG7	≥10mm² ≥AWG7	≥10mm² ≥AWG7

Configuration des paramètres #

Une fois l’installation et le câblage terminés, connectez le chargeur à un ordinateur et configurez les paramètres via le navigateur Web de l’ordinateur. Le chargeur est prêt à être utilisé par défaut mais sa mise en ligne est recommandée (diagnostic à distance, changement du mode de charge, rapports de charge, etc.).

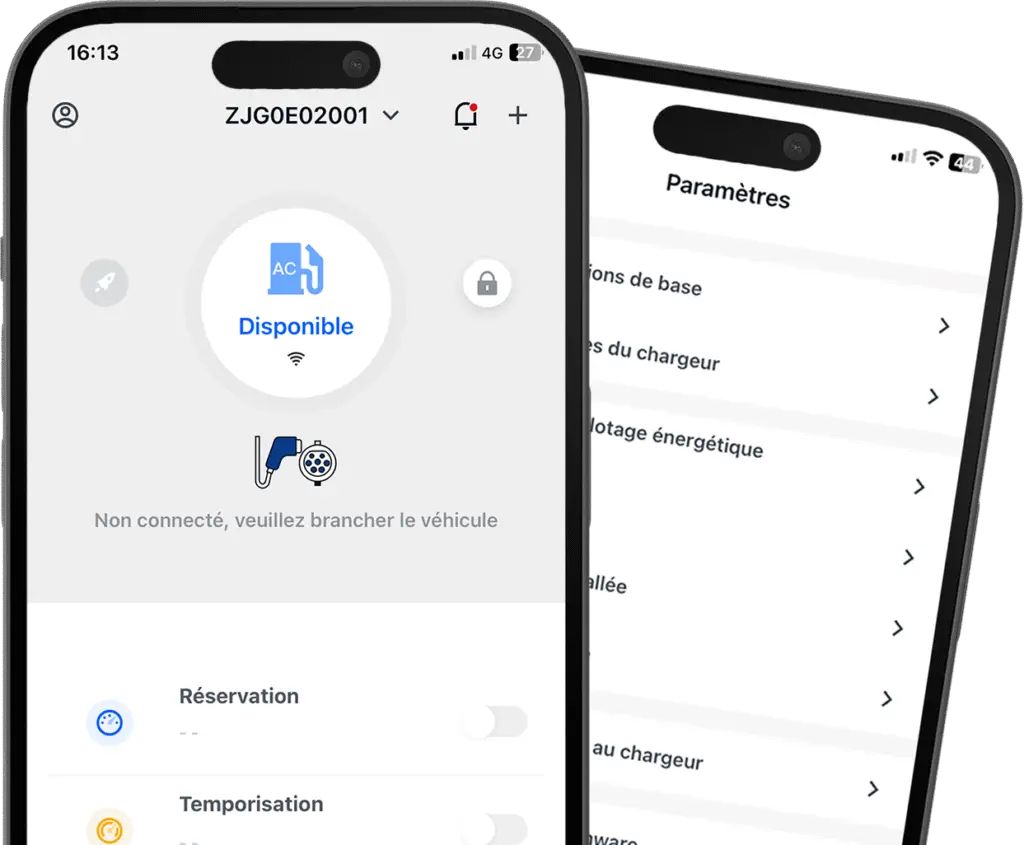

Paramétrage via l’application WB Charge #

Pour accéder aux paramètres de votre borne avec l’application WB Charge, veuillez vous référer à notre page Application WB Charge, au chapitre “Réglage des Paramètres des Produits Wellborne”.

Paramétrage via votre ordinateur #

Pour accéder aux paramètres de votre borne avec votre PC (Windows 10 & 11) ou votre Mac, veuillez vous référer à notre page Brochure Technique, au chapitre “Réglage des paramètres des produits Wellborne Via un ordinateur”.

Les différents modes de charge de votre borne #

Il existe trois modes de fonctionnement pour votre borne de recharge Wellborne : APP, RFID et Plug & Charge.

Mode APP (opération système tiers : APP/RFID) #

Avec l’application WB Charge, démarrez ou arrêtez une charge, gérez les utilisateurs autorisés, les tarifs, etc. Pour plus d’informations sur le fonctionnement de l’application WB Charge, vous pouvez vous référer à la Application WB Charge.

Mode RFID #

En mode RFID, la charge ne peut être lancée qu’en glissant une carte RFID sur le lecteur de la borne. Pour plus d’informations sur la façon de paramétrer votre lecteur/configurateur ainsi que vos cartes RFID, veuillez vous référer à notre Brochure Technique, au chapitre “Configurateur de carte RFID”.

Mode Plug & Charge #

Le mode Plug & Charge permet de lancer la recharge d’un véhicule dès que celui-ci est branché à votre borne. Si vous souhaitez interrompre la charge, appuyez simplement sur le bouton marche/arrêt au dessus de la prise T2.

Anomalies #

Diagnostic des anomalies #

En cas de panne, les utilisateurs peuvent vérifier les informations indiquées par le voyant LED. Chaque anomalie est indiquée par un nombre de clignotements ainsi que par une couleur. Si plusieurs défauts se produisent en même temps, chaque séquence s’affiche dans l’ordre chronologique à un intervalle de 3 secondes. Pour en savoir plus sur le diagnostic des anomalies de votre borne, veuillez vous référer à la page “Diagnostic des Anomalies AC”.

Échec de la mise à jour du firmware avec la carte microSD #

Vérifiez si la capacité est supérieure à 4Go, veuillez utiliser une carte microSD avec une capacité inférieure à 4Go pour réessayer.
Vérifiez si la carte SD est formatée avec FAT32.
Vérifier que la valeur d’unité d’allocation est bien 4096.
Vérifiez si le fichier du micrologiciel est renommé “App.bin”.
Vérifiez si vous avez renseigné “state = 1” dans le fichier “UpIoadConfig.txt”.

Échec de la mise à jour du firmware avec un ordinateur #

Veuillez essayer avec votre navigateur, ou redémarrez l’ordinateur portable pour réessayer.

Pilotage énergétique dynamique & gestion solaire #

Pour le pilotage énergétique dynamique et la gestion solaire de votre borne via l’application, PC ou Mac, veuillez vous référer à notre page “Réglage des paramètres des produits Wellborne via l’application WB Charge”, ou ”Accéder aux paramètres des produits Wellborne via un ordinateur”.

Spécifications techniques #

BLACK ACCESS SOLO 7.4 kW (WB-BA-07S-SS)

CARACTÉRISTIQUES	WB-BA-07S-SS
ENTRÉE & SORTIE
Tension d’entrée	230V AC
Fréquence d’entrée	50/60 Hz
Tension de sortie	230V AC
Max. puissance de sortie	7.4kW
Max. courant de sortie	32A
Type d’interface de charge	IEC 62196-2, Type 2S / IEC 61851-1
Connexion	Prise Standard
Longueur de câble	–
Nombre de connexions	1
PROTECTION
Protection de survoltage	Non
Protection contre les sous-tensions	Non
Protection de surcharge	Non
Protection de court circuit	Non
Protection contre les fuites à la terre	Non
Protection contre les surchauffes	Non
Protection contre la foudre	Non
FONCTIONS & ACCESSOIRES
Ethernet / WIFI / 4G	Oui / Oui / Opt
LCD	Non
RCD	DC 6mA
Contrôle d’accès	APP / Plug & Charge
Voyant LED	Oui
Bouton d’arrêt d’urgence	Non
Réglage intelligent de la puissance	Oui
Pro-earth	Oui
Installation	Murale / Sur pied (opt.)
Comptage MID	Non
ENVIRONNEMENT DE TRAVAIL
Indice de protection	IP65
Résistance aux chocs	IK10
Température de fonctionnement	-25°C ~+50°C
Humidité relative	5%-95% sans condensation
Altitude maximale	<2000 m
Refroidissement	Refroidissement par air naturel
Consommation électrique en veille	<8W
MÉCANIQUE
Dimension (L / H / P)	246 / 382 / 162
Poids (kg)	3 kg
Dimension du packaging (L / H / P)	–
CERTIFICATIONS
Certificat	CE

BLACK ACCESS SOLO 22 kW (WB-BA-22S-SS)

CARACTÉRISTIQUES	WB-BA-22S-SS
ENTRÉE & SORTIE
Tension d’entrée	400V AC
Fréquence d’entrée	50/60 Hz
Tension de sortie	400V AC
Max. puissance de sortie	22kW
Max. courant de sortie	32A
Type d’interface de charge	IEC 62196-2, Type 2S / IEC 61851-1
Connexion	Prise Standard
Longueur de câble	–
Nombre de connexions	1
PROTECTION
Protection de survoltage	Non
Protection contre les sous-tensions	Non
Protection de surcharge	Non
Protection de court circuit	Non
Protection contre les fuites à la terre	Non
Protection contre les surchauffes	Non
Protection contre la foudre	Non
FONCTIONS & ACCESSOIRES
Ethernet / WIFI / 4G	Oui / Oui / Opt
LCD	Non
RCD	DC 6mA
Contrôle d’accès	APP / Plug & Charge
Voyant LED	Oui
Bouton d’arrêt d’urgence	Oui
Réglage intelligent de la puissance	Opt
Pro-earth	Oui
Installation	Murale / Sur pied (opt.)
Comptage MID	Non
ENVIRONNEMENT DE TRAVAIL
Indice de protection	IP65
Résistance aux chocs	IK10
Température de fonctionnement	-25°C ~+50°C
Humidité relative	5%-95% sans condensation
Altitude maximale	<2000 m
Refroidissement	Refroidissement par air naturel
Consommation électrique en veille	<8W
MÉCANIQUE
Dimension (L / H / P)	246 / 382 / 162 mm
Poids (kg)	3.5 kg
Dimension du packaging (L / H / P)	–
CERTIFICATIONS
Certificat	CE
